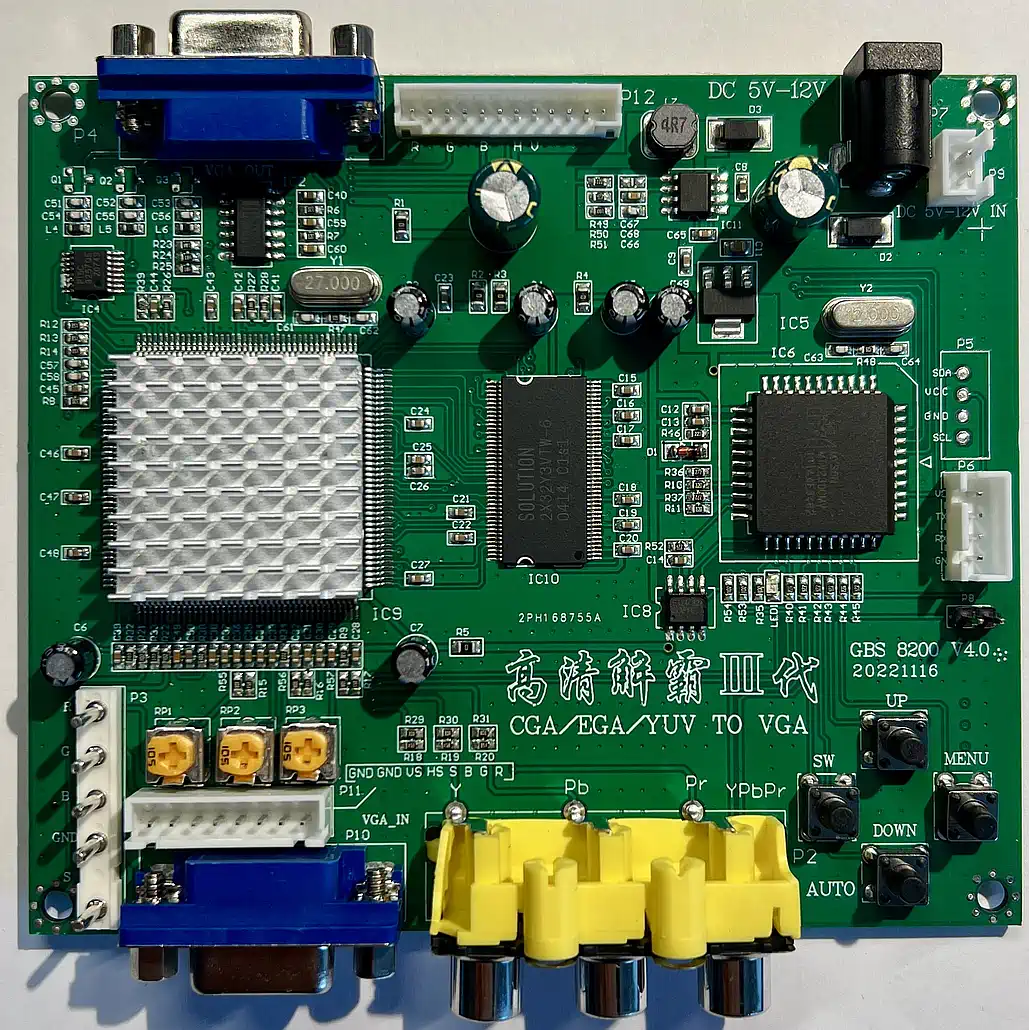

| Hier geht es um die verschiedenen Methoden, aus einem TI mit einem 9929 VDP (nur dieser gibt Farbdifferenzsignale aus) ein RGB-Signal zu bekommen - vom Pico9918 mal abgesehen. Natürlich gibt es auch die Möglichkeit, aus einer US-Konsole mit NTSC Composite Ausgang ein RGB-Signal mittels eines AV-to-VGA oder HDMI Konverters zu erzeugen. Das Thema steht aktuell nicht im Vordergrud, obwohl es nicht verkehrt wäre, aufgrund des umfangreichen Angebots einen Wegweiser zu geben. Das würde aber erfordern, diese Dinger zu kaufen und zu testen - und das steht aktuell nicht auf meiner Agenda. | |||

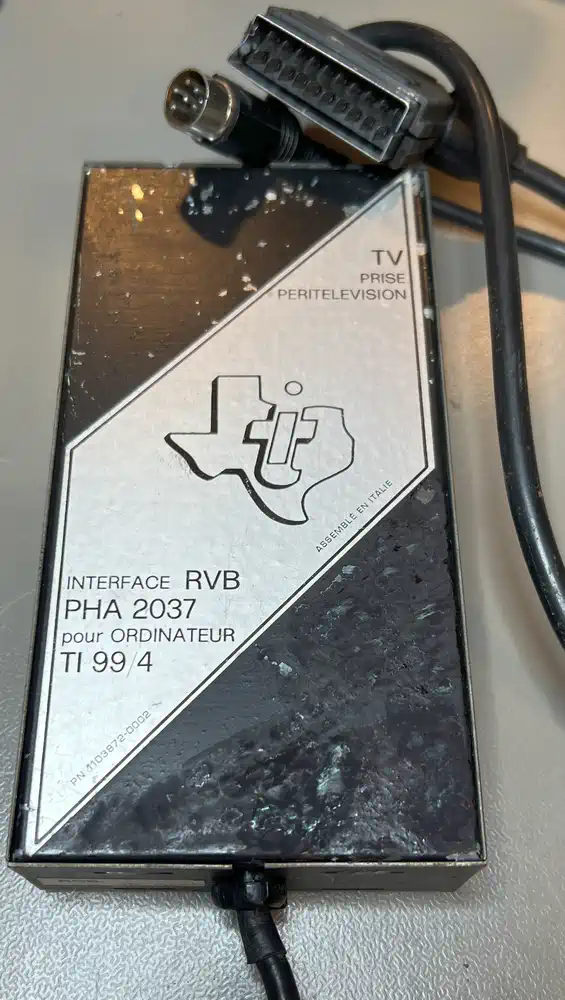

Der PHA2037 SCART-Adapter | |||
|
Dieser Adapter wurde ursprünglich für den französischen Markt konstruiert (deshalb RVB: Rouge,Vert,Bleu) und in Italien hergestellt.

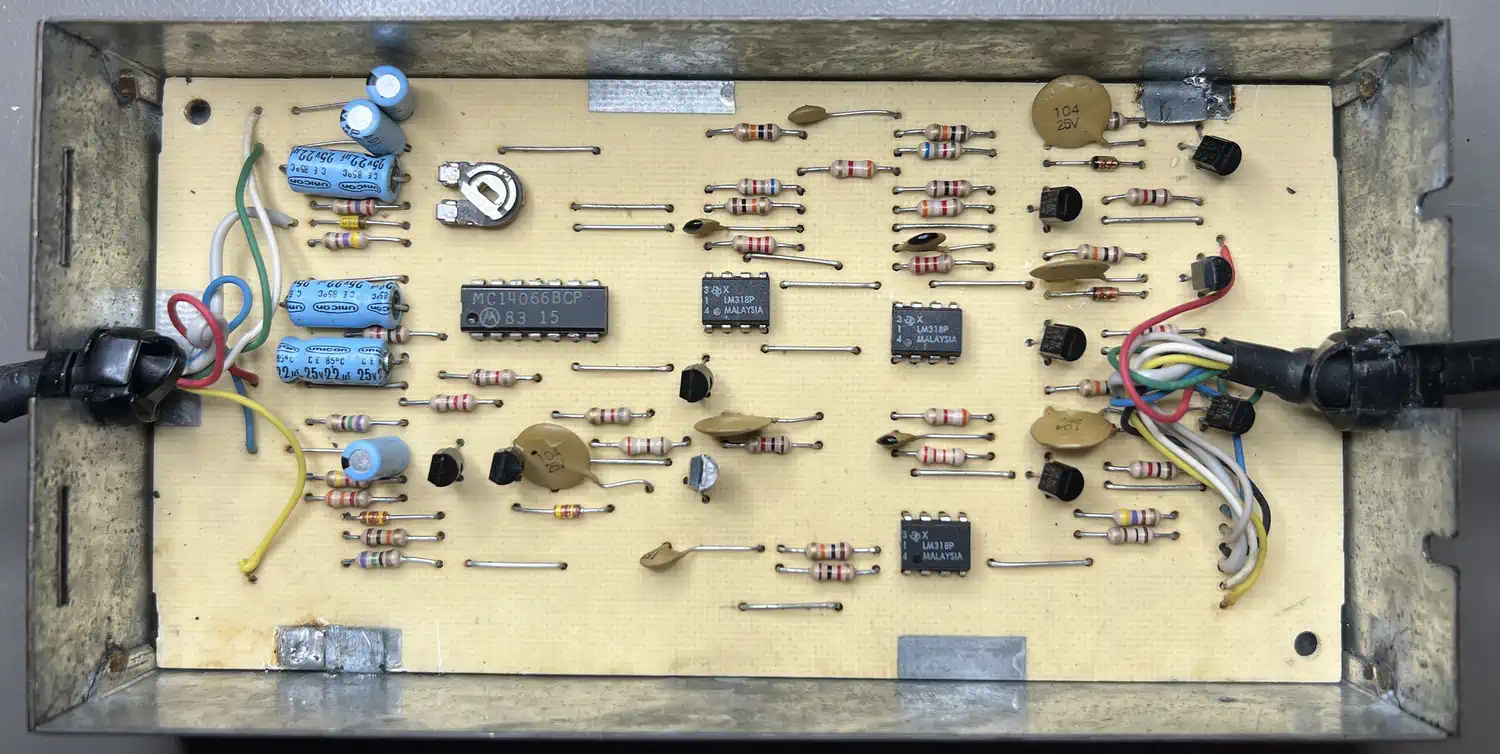

Die Dinger sind recht selten - meiner kam aus Frankreich und sah aus, als hätte er sein ganzes Dasein hinter einem Fernseher verbracht... Der Aufbau ist recht überschaubar gehalten: ein 4066 Analogschalter und eine Reihe Op-Amps mit recht brauchbarem Verstärkungs-Bandbreite-Produkt. Daneben ein paar PNP und NPN Transistoren, 2 Zener-Dioden, und diverses Beiwerk. Auf diversen Webseiten zum TI wurde dieser Adapter schon besprochen, teilweise mit viel Worten und Bildern, auch von funktionsidentischen Nachbauten, aber - und das scheint auch heute noch das Krebsgeschwür der TI-Community zu sein: Information Hiding - ohne Schaltplan oder auch nur eine funktionale Beschreibung! Meine nächste Aktion ist daher das Zerlegen des Teils und das Anfertigen eines Schaltplans. Stay tuned! |
| ||
