Wenn man nach den Herstellungscodes der Spannungsregler geht, ist dieses Netzteil schon über 40 Jahre alt. Da geht man doch üblicherweise davon aus, daß wenigstens die Elkos hin sind, oder? Falsch, wie man sehen wird. Aber der Grund für die Aufrüstung der geregelten Spannungen ist ein anderer: In die Box soll ein TIPI-PEB eingebaut werden, und dessen Raspberry Pi 3B+ hätte gerne 2,5A für sich - die Verwendung eines extra Steckernetzteil kommt aber natürlich nicht in Frage! | |||
Tabula Rasa | |||

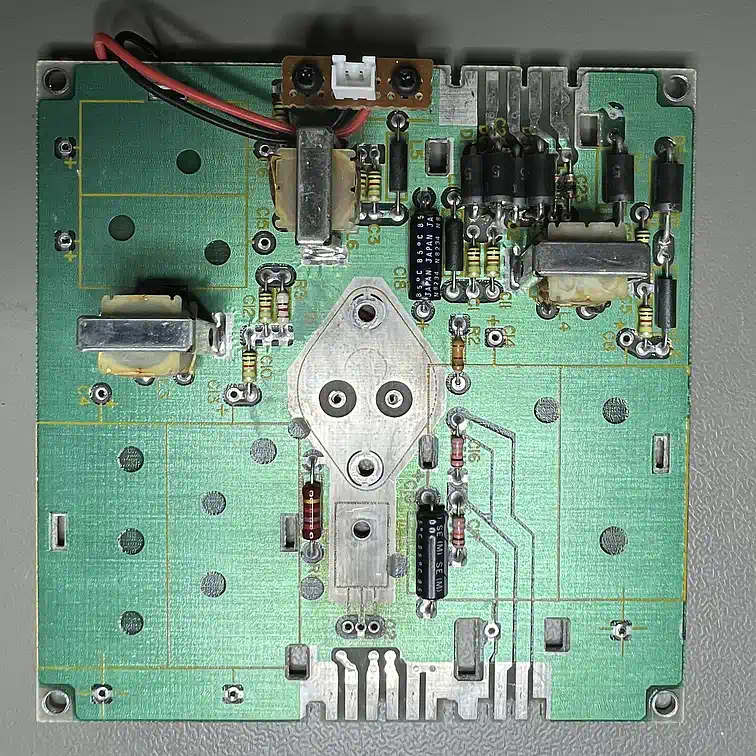

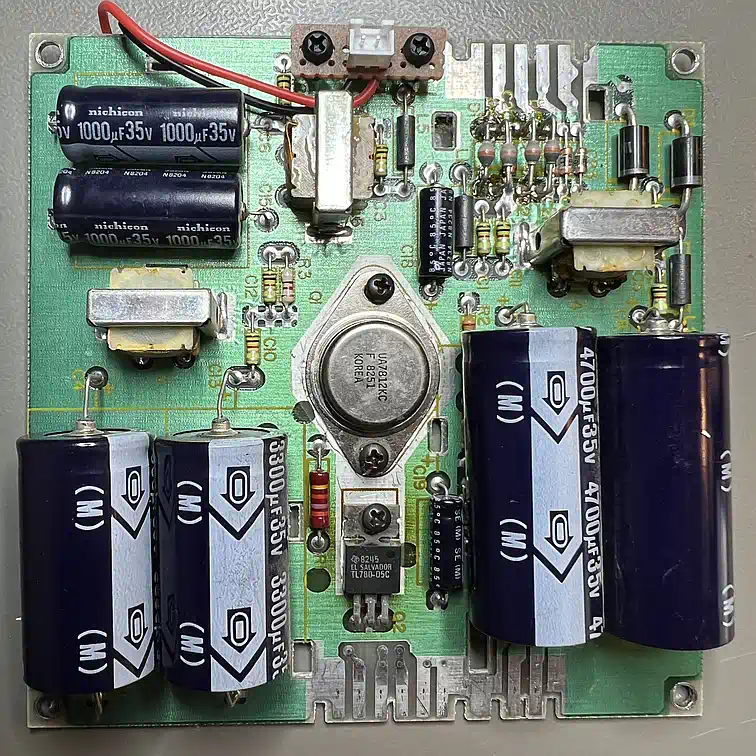

Zunächst muss aber alles runter, was ersetzt werden soll, also Elkos, Dioden und Regler... (Auf dem Bild sind die Dioden schon ersetzt...) | ![]() | ||
Die Spanungsregler | |||

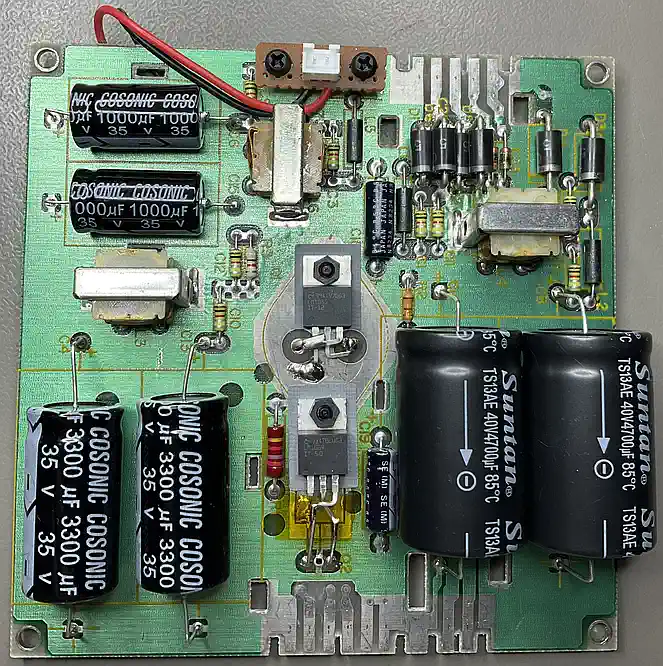

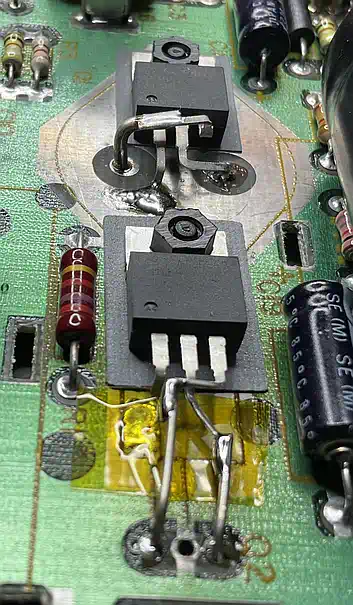

Der 5V Regler für die Floppies muss raus und einer mit mehr Power rein. Statt eines simplen 7805, der gerade mal 1A schafft, und die Leiterplatte auch schon gut gebraten hat, kommt ein LM1048 IT5.0 rein. Daß das ein Low-Drop-Typ ist, ist Nebensache - die 5A sind der Hauptgrund. Und weil wir gerade dabei sind, kommt auch für den 12V Typ, der ca. 1,5A schafft, ein neuer rein: LM1085 IT12 mit max. 3A. Dumm nur, daß wirklich alle Pins woanders sind... naja, man hat ja Polyimid-Tape (Kapton) im Haus. | ![]() | ||
Die Elkos (really?) | |||
Es gibt da so ein Gerücht, daß Elkos nach soundsoviel Jahren grundsätzlich ausgetauscht werden sollten. Na gut, dachte ich - machen wir auch... aber warum eigentlich? Sind die Dinger wirklich hin? Also dann - Komponententester ausgegraben und nachgemessen - und was soll ich sagen: die Dinger sind definitiv nicht hin! Ein Kapazitätsverlust ist natürlich festzustellen, aber bei den mit 4700 und 3300 Mikrofarad durchaus noch im Toleranzbereich von 20%, nur beim 1000er sind weniger als 800 übrig - man ist überrascht! Aber gut - ESR und Spannungsverlust sind bei den neuen dann doch etwas besser, also weg mit den alten Dingern! |

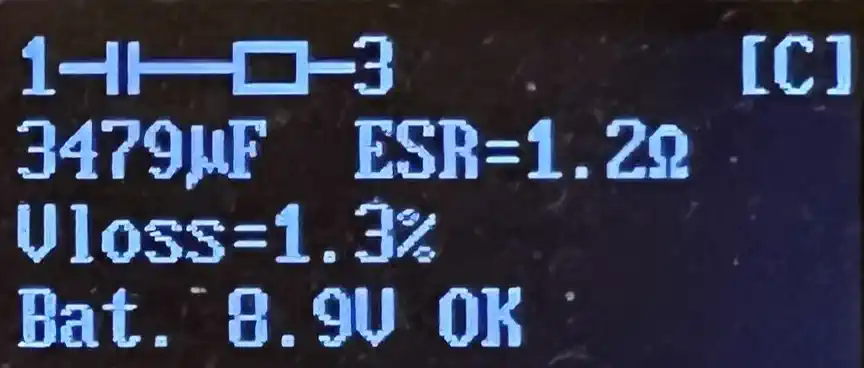

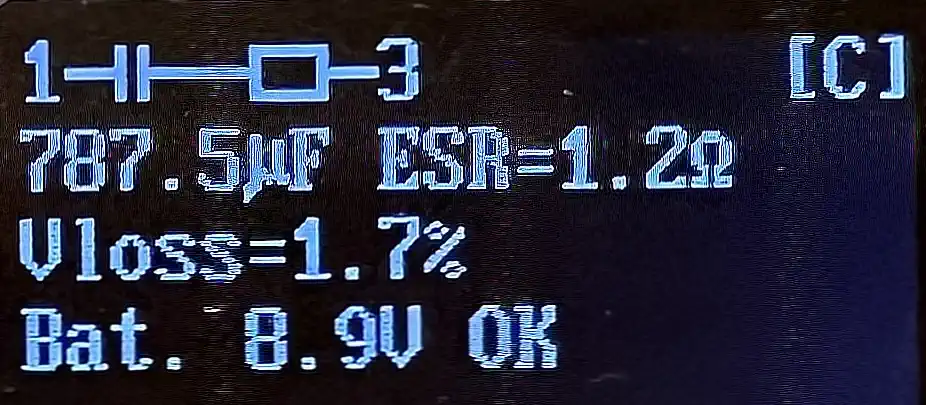

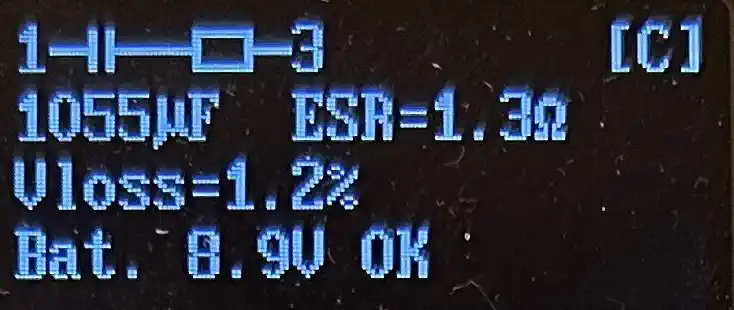

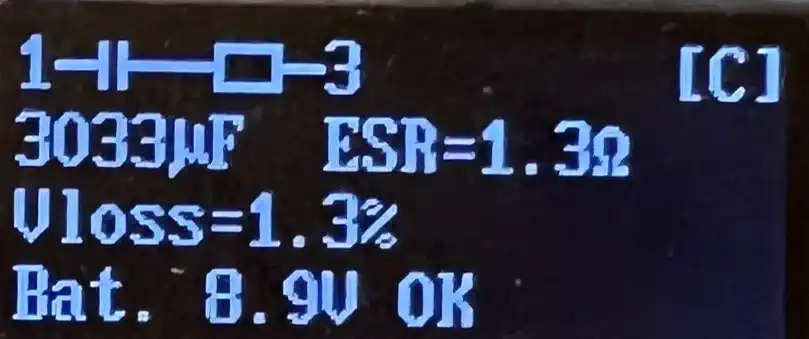

![]() ![]() ![]() ![]() ![]() ![]() | Linke Spalte: alter Elko Rechte Spalte: neuer Elko |
|
Die Dioden | |||

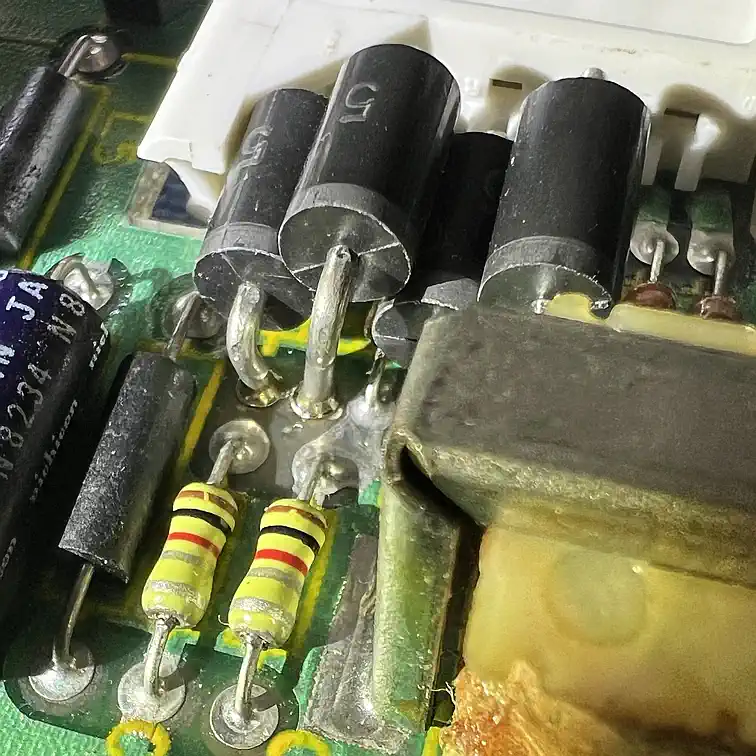

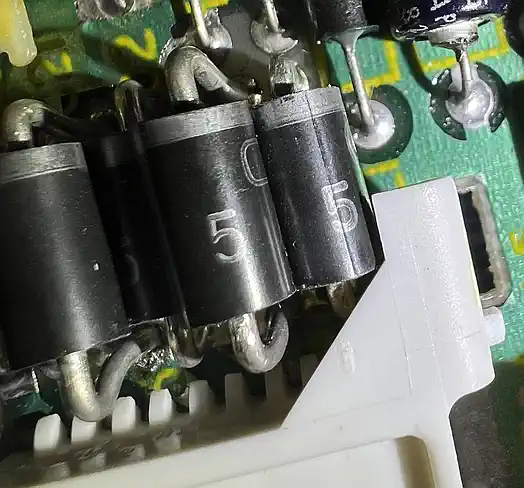

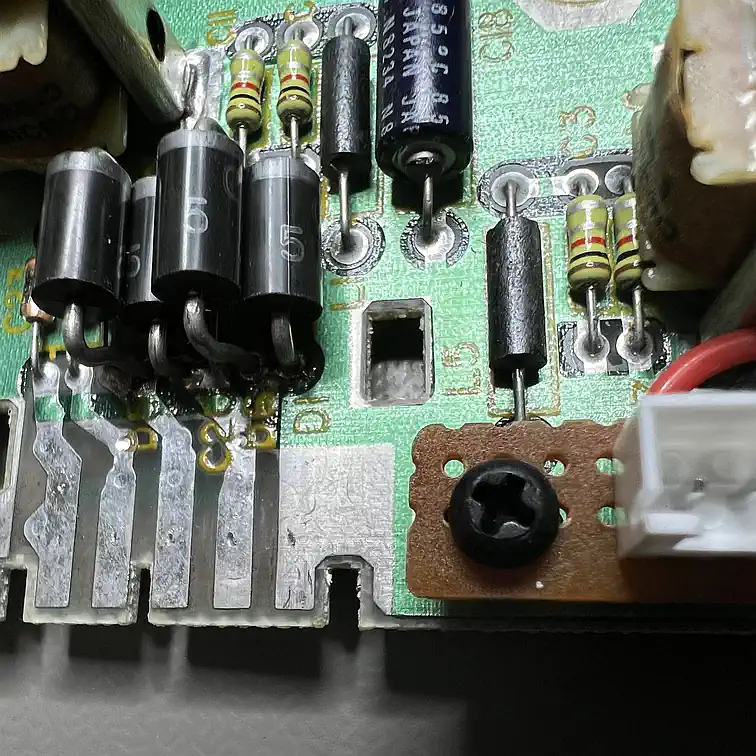

Mehr Strom aus den Reglern bedingt auch mehr Strom aus Trafo und Gleichrichtern - also müssen die Dioden auch ersetzt werden. Die schwachen 1N4002 waren schon eine Zumutung (und waren schon längst getauscht), aber die 1N5401? Egal - alles muss raus! Die BY 550-800 können 800V Sperrspannung (100V sind das mindeste) und 5 Ampere - sollte reichen. Sie sind aber so dick, daß man beim Anschluss der Sekundärwicklung auf den Bauraum achten muss! |
![]() ![]() ![]() ![]() ![]() | ||
Fertig? | |||
Nope - Das Nachmessen der Spannungen am Ausgang zu den Floppies zeigt ein ernüchterndes Bild: wieder rund 20% unter Normwert! Aber was ist da los - mal so und mal so, es ist nicht stabil?! Schließlich war die zu geringe Spannung an den Laufwerken der Hauptgrund für die Probleme - oder doch nicht? Man lese den folgenden Abschnitt... | |||
Die Korrosion! | |||

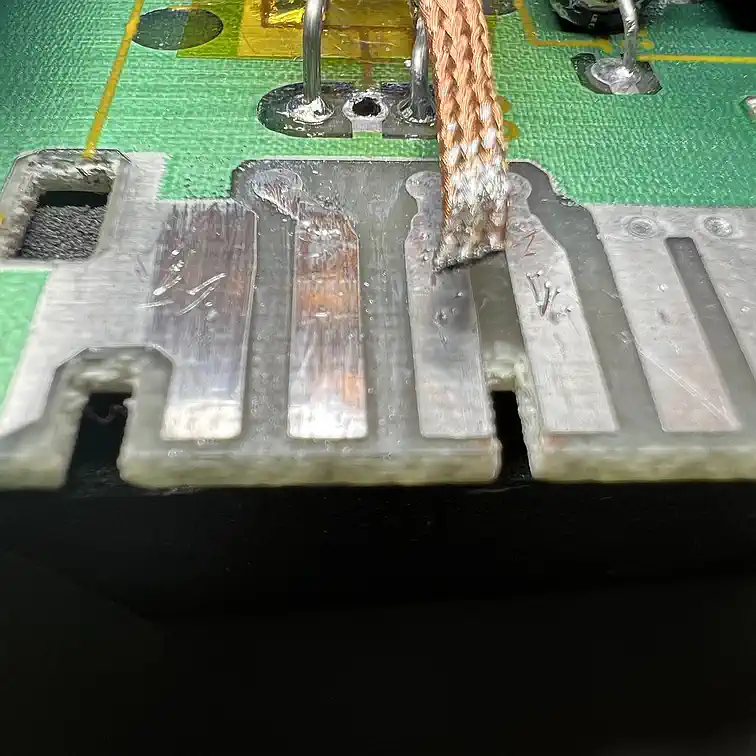

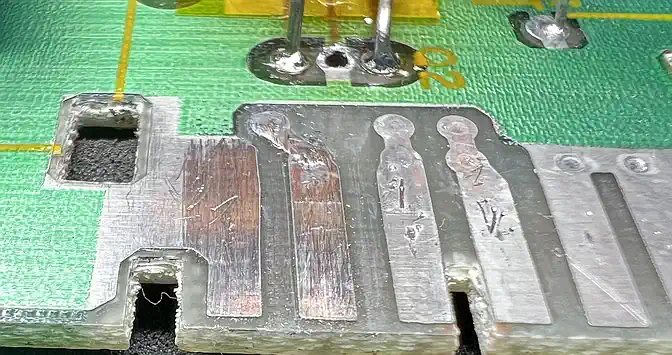

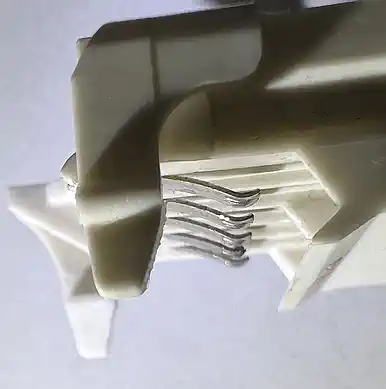

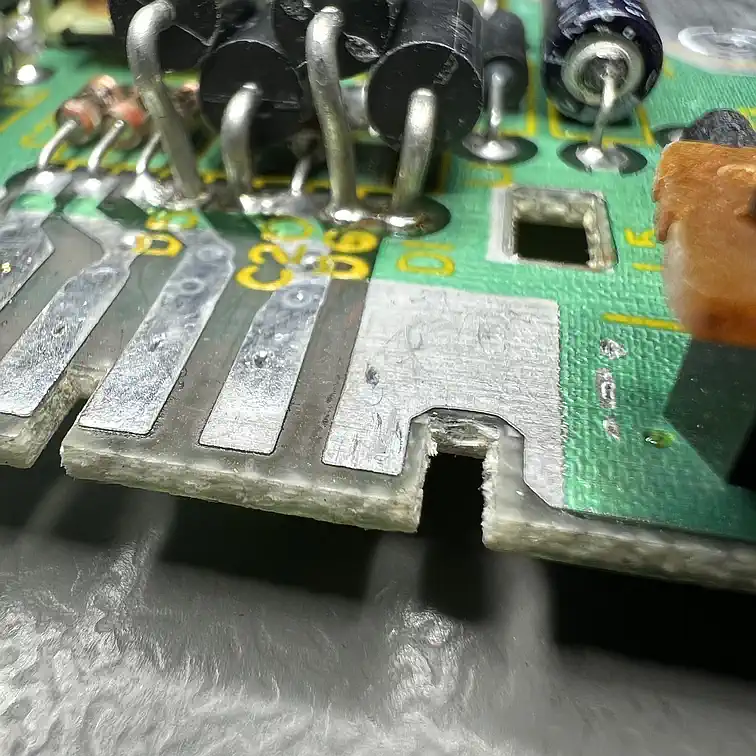

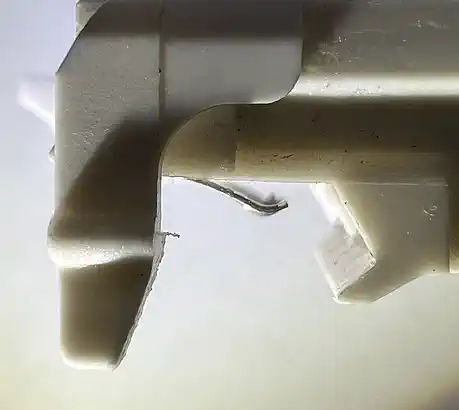

Wenn es etwas gibt, an dem der "Zahn der Zeit" in der PEB nagt, dann sind es die Kontakte zur Leiterplatte - nicht die Regler, nicht die Elkos. Diese Kontakte hatten eine heftige Oxidschicht angesetzt, was die seltsamen Messergebnisse erklärt. Leider fehlen mir die Chemikalien, um herauszufinden, ob die verzinnten Leiterbahnen mit irgendwas beschichtet wurden, um die Oxidation zu verhindern - Tatsache ist aber, daß sich schon alleine mit IPA einiges an Belag entfernen lässt. Richtig gut sieht es aber erst aus, wenn man Entlötlitze als Schleifmittel einsetzt. Zusätzlich erscheint es hilfreich, die Kontakte an den Klemmverbindern aufzubiegen, um einen höheren Druck zu erzeugen, und somit den Kontakt vielleicht sogar gasdicht zu bekommen. Den Rest mögen die Bilder zeigen... |
![]() ![]() ![]() ![]() |
